1. 介绍¶
1.1 总览¶
机器日益复杂化，操作难度随之增加。为帮助自动化工程师轻松上手现代用户界面，西门子开发了HMI模板套件。
要实现机器的优化操作，操作面板上的所有内容都必须清晰易懂。HMI模板套件为您提供模板和创意方案，使操作面板配置变得简单明了且符合现代需求。由此，它成为人机交互中控制和监控机器的唯一界面。

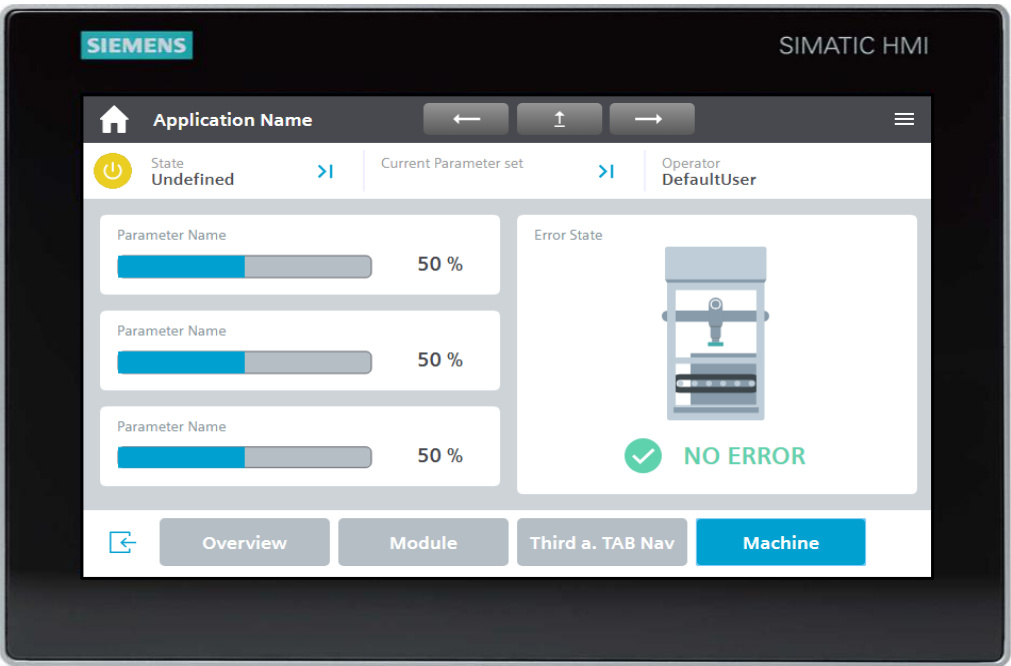

图 1-1
布局与设计旨在实现流畅操作、透明化管理和可扩展性。通过这种方式，您可以简化设备操作流程，减少操作人员失误。此外，优质的用户界面能助您在竞争中脱颖而出，并通过提升生产效率确保用户满意度。
1.2 工作原理¶
HMI模板套件的基础是一个完全配置的操作面板或存储在SIMATIC S7-1500上的Web应用程序（即SIMATIC WinCC统一“事物视图”，简称“VoT”）。有关“VoT”主题的详细信息可通过以下链接查阅6.2. 链接与文献/5。
完全配置的操作面板包含基础导航和操作功能。在此基础上，您可通过库中的附加HMI对象，以模块化方式轻松构建和扩展项目。
“HMI模板套件向导”可协助您通过选择内容扩展项目或创建新操作面板，随后由向导通过开放性机制在项目中生成。该向导的配置基础则源自HMI模板套件库（WinCC Unified）。
这为您提供了统一的外观风格与操作逻辑，同时显著节省配置时间。
1.3 使用的组件¶
本应用示例采用以下硬件和软件组件构建：
| Component | Number | Articlenumber | Note |
| SIMATIC HMIMTP 7OO Unified Comfort | 1 | 6AV2128-3GB06-0AX0 | 另外，您还可选用尺寸从7英寸到22英寸的操作面板 |
| SIMATIC WinCC UnifiedV19 (Engineering) | 1 | 6AV2151-0XB20-0LB5 | Engineering in the TiA Portal |
| SIMATIC WinCC Unified PC RT V19 | 1 | 6AV2155-2ES02-3LA0 |
所列组件可通过 西门子工业公司邮件 购买。
本应用示例包含以下组件：
| Component | Filename | Note |
| Documentation | 91174767H HMITemplateSuiteUnified_V5.O_DOC_de.pdf | |
| Library | 91174767_HMl_Template_Suite_WinCC_Unified_V19 4.zip | |
| Wizard | SIMATIC HMI Template Suite Wizard V4.0.0.13 Setup.zip | "Exefile |
